Ajax vhfBridge

vhfBridge - Modul pro připojení zabezpečovacích systémů Ajax k VHF vysílačům třetích stran

Okamžitý přenos poplachových zpráv i bez internetu.

vhfBridge je transpondér, který poskytuje Hubu další kanál pro komunikaci s poplachovým přijímacím centrem. S vhfBridgemůžete používat zabezpečovací systémy Ajax všude tam, kde je připojení k internetu nestabilní (např. v odlehlých přírodních či horských oblastech).

Poplachové a systémové události jsou přenášeny prostřednictvím VHF rádiových vln na vzdálenost desítek kilometrů. vhfBridge lze použít jako primární nebo záložní komunikační kanál.

Navržen pro spolehlivost a všestrannost

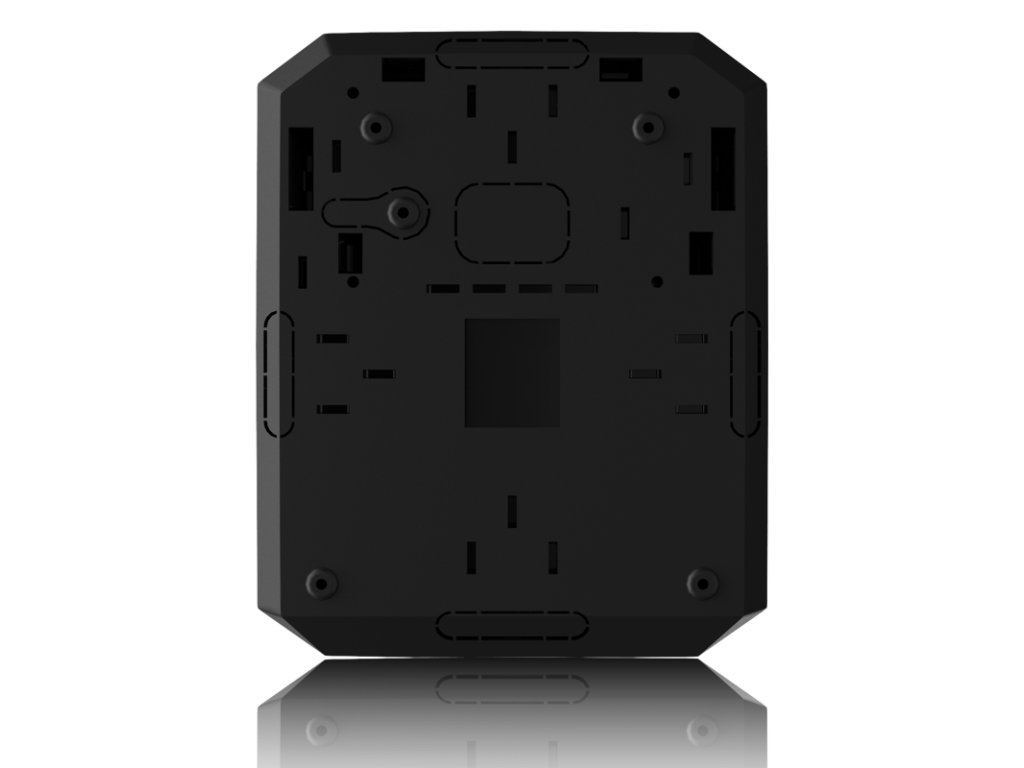

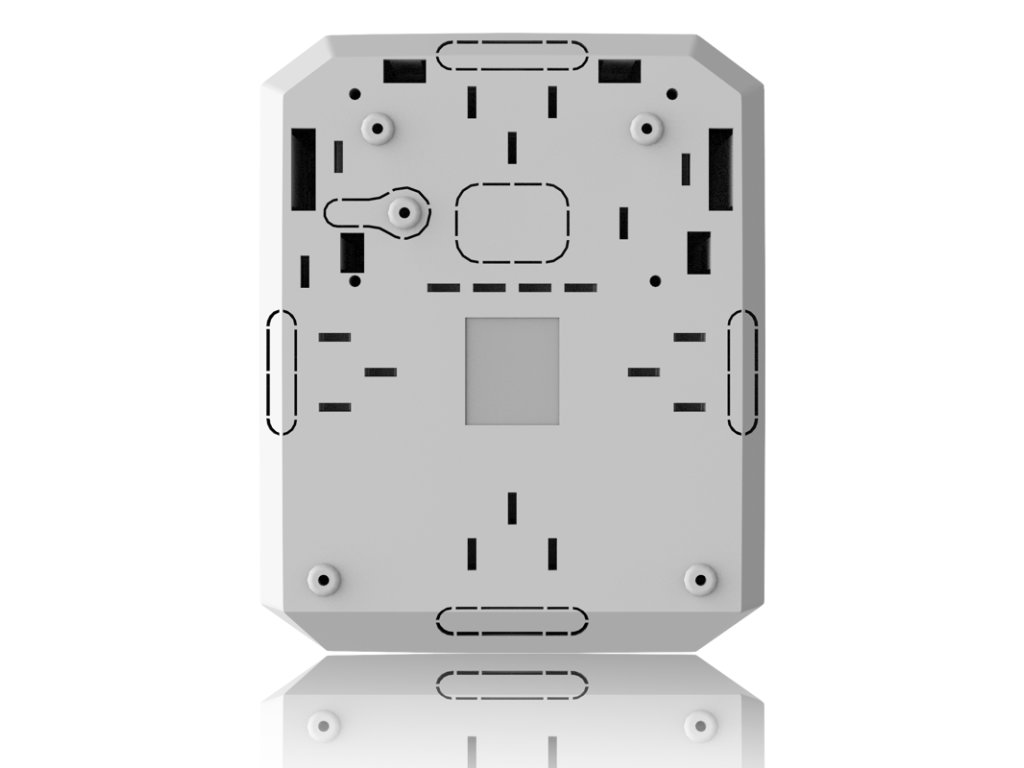

- Perforované části krytu pro přesnou organizaci kabeláže
- Prostor pro záložní akumulátor o rozměrech 150 x 64 x 94 mm (12V/7Ah)
- Napájecí zdroj vysílače 12V/2A DC
- 8 nastavitelných pozitivních / negativních drátových výstupů pro přenos událostí do vysílače
- Kryt chráněný proti sabotáži - ochranné kontakty reagující na otevření krytu nebo odtržení z povrchu

Propracovaný autonomní provoz

Do krytu vhfBridge je možné zabudovat 7Ah záložní baterii, která je schopna napájet VHF vysílač s proudovým odběrem až 2A. Vysílač tedy nemusí mít samostatnou baterii, a údržba je tak méně frekventovaná.
V případě výpadku proudu v objektu funguje transpondér a vysílač na záložní baterii až po dobu 75 hodin, přičemž bez přerušení přenáší události do poplachového přijímacího centra.
- Až 75 hodin autonomního provozu na baterii
- Prostor pro uložení 7Ah záložní baterie

Nastavitelná signalizace

Přijímejte zprávy o událostech, které vás zajímají. Každému drátovému výstupu vhfBridge je možné přiřadit konkrétní systémovou událost. Jedná se o:
- Narušení
- Tíseň
- Porucha
- Sabotáž (tamper)
- Výpadek napájení vhfBridge
- Výpadek napájení Hubu
- Vybití baterie Hubu
- Ztráta komunikace mezi vhfBridge a Hubem
- Požár
- Lékařská pomoc
- Poplach (bez rozlišení)
- Změna stavu zastřežení systému
- Vybití baterie vhfBridge
- Potvrzení narušení (PD 6662 standard)
- Potvrzení tísňového poplachu (PD 6662 standard)

Nekompromisní zabezpečení komunikace

vhfBridge komunikuje s Hubem prostřednictvím šifrovaného rádiového protokolu Jeweller. Zaručuje nepřetržitou interakci všech zařízení zabezpečovacího systému. Rádiový protokol používá rámce k synchronizaci komunikačních relací zařízení, autentizaci k zabránění padělání a šifrování k ochraně před krádeží dat.

- Komunikace s Hubem na vzdálenost až 1 800 metrů
- Přenos poplachových zpráv během 0.15 vteřiny
- Interval dotazování připojených zařízení od 12 vteřin

Bezproblémová instalace

Stejně jako ostatní zařízení Ajax se vhfBridge připojuje k Hubu v mobilní aplikaci naskenováním QR kódu. Kryt transpondéru má perforované oblasti pro přehlednější zapojení. Výstupy lze konfigurovat pomocí aplikací Ajax pro chytré telefony a počítače.

1. Přidání do systému načtením QR kódu zařízení
2. Upevnění ke stěně
3. Připojení VHF vysílače
4. Konfigurace prostřednictvím aplikace

Technická specifikace:

Barva: bílá nebo černá;
Klasifikace: transpondér pro komunikaci s poplachovým přijímacím centrem prostřednictvím VHF vysílače;
Instalace: vnitřní;
Počet potenciálových výstupů: 8;
Typy výstupu: positivní nebo negativní (v závislosti na nastavení);
Typy přenosu: pulzní nebo bistabilní (v závislosti na nastavení);
Doporučené VHF vysílače: Hawk VHF Alarm Transmitter od FSK Electronics, TX750C od RDC, TR-41 od Puper;
Kompatibilita s centrálními ovládacími panely Ajax: Hub 2, Hub Plus, Hub 2 Plus;
Kompatibilita s rozšiřovači signálu Ajax: ano;
Kompatibilita s VHF vysílači třetích stran: připojení vhfBridge k jakémukoliv VHF vysílači s reléovými vstupy;
Podpora foto verifikace poplachu: ne;
Primární zdroj napájení: 100-240 V, 50/60 Hz;
Záložní zdroj napájení: 12V DC, až 75 hodin provozu transpondéru a vysílače;
Podporovaný typ baterie: 12V baterie s plným nabíjecím cyklem až 30 hodin, maximální velikost baterie do rozměru 150 x 64 x 94 mm;
Doporučený typ baterie: 12V baterie s kapacitou 4 Ah nebo 7 Ah (baterie není součástí balení);
Napájení VHF vysílače: 12V DC, 2A;
Ochrana proti sabotáži: ochrana proti padělání, upozornění na rušení, detekce otevření krytu a odtržení od povrchu, zálohování napájení;
Rádiový protokol Jeweller: komunikační dosah - až 1 800 metrů v přímé viditelnosti, obousměrná komunikace mezi zařízeními, provozní frekvence 896.0-868.8 MHz, automaticky regulovaný výkon rádiového signálu: ? 25 mW, blokové šifrování založené na algoritmu AES, interval dotazování detektoru: 12–300 vteřin, automatické přelaďování frekvence;
Maximální výkon rádiového signálu: < 25 mW;
Stupeň krytí: IP50;
Rozsah provozní teploty: od –10°C do +40°C;
Provozní vlhkost: až do 75%;
Rozměry: 196 × 238 × 100 mm (s krytem), 145 × 89 × 51 mm (bez krytu);
Hmotnost: 840 g (s krytem), 165g (bez krytu);
Záruka: 24 měsíců od data prodeje;
Životnost: 10 let

Obsah balení: vhfBridge, napájecí kabel, kabel pro připojení 12V baterie, instalační materiál, kryt (v závislosti na produktu), rychlá uživatelská příručka
